一方向出入口

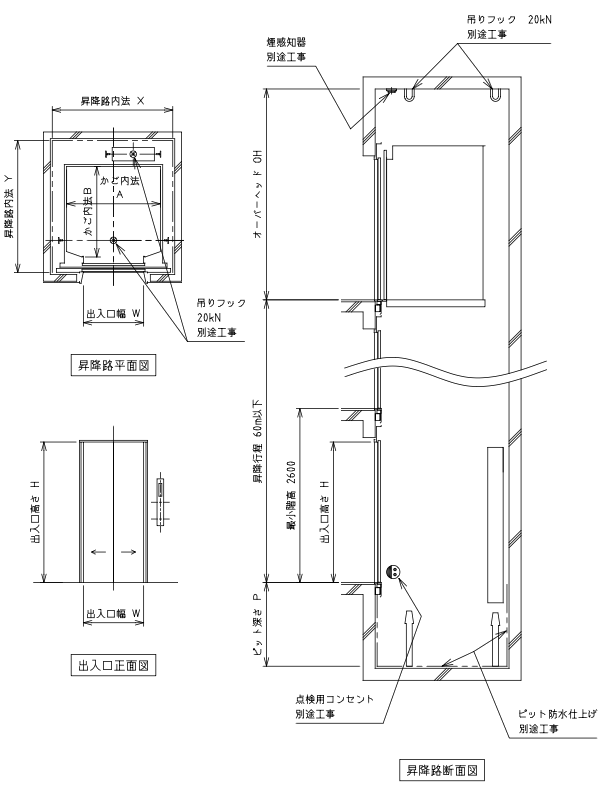

乗用エレベーター据付図【一方向出入口】
寸法表【一方向出入口】
| 形式 | 定員/積載質量 | 速度 (m/min) |
かご内法 | 出入口 | 昇降路 | 電動機容量 (kW) |
||
|---|---|---|---|---|---|---|---|---|
| 間口A×奥行B (mm) |
幅W×高さH (mm) |
間口X×奥行Y (mm) |
ピット深さ P(mm) |
オーバーヘッド OH(mm) |
||||
| P6-CO-45 | 6人／450kg | 45 | 1400×850 | 800×2100 | 1800×1500 | 1250 | 3000 | 2.1 |
| P6-CO-60 | 60 | 2.8 | ||||||
| P6-CO-90 | 90 | 1850×1550 | 1350 | 3200 | 4.2 | |||
| P9-CO-45 | 9人／600kg | 45 | 1400×1100 | 800×2100 | 1800×1750 | 1250 | 3000 | 2.8 |
| P9-CO-60 | 60 | 3.7 | ||||||
| P9-CO-90 | 90 | 1850×1800 | 1350 | 3200 | 5.6 | |||
| P9-CO-105 | 105 | 3250 | 6.5 | |||||
| P11-CO-45 | 11人／750kg | 45 | 1400×1350 | 800×2100 (900×2100) |
1800×2000 (2000×2000) |
1250 | 3000 | 3.5 |
| P11-CO-60 | 60 | 4.6 | ||||||
| P11-CO-90 | 90 | 1850×2050 (2050×2050) |
1350 | 3200 | 6.9 | |||
| P11-CO-105 | 105 | 3250 | 8.1 | |||||
| P13-CO-45 | 13人／900kg | 45 | 1600×1350 | 900×2100 | 2000×2000 | 1250 | 3000 | 4.2 |
| P13-CO-60 | 60 | 5.6 | ||||||
| P13-CO-90 | 90 | 2050×2050 | 1350 | 3200 | 8.3 | |||
| P13-CO-105 | 105 | 3250 | 9.7 | |||||
| P15-CO-45 | 15人／1000kg | 45 | 1600×1500 | 900×2100 | 2000×2150 | 1250 | 3000 | 4.6 |
| P15-CO-60 | 60 | 6.2 | ||||||
| P15-CO-90 | 90 | 2050×2200 | 1350 | 3200 | 9.2 | |||
| P15-CO-105 | 105 | 3250 | 11 | |||||
上記の昇降路有効寸法について
- ・昇降路がRC構造の場合の寸法を示します。
- ・昇降路内法はピット防水仕上げ後の有効寸法です。
- ・昇降路が鉄骨構造、PC構造の場合は上記の昇降路内法に50mmを加算してください。
- ・耐震クラスS14の場合は上記の昇降路内法に50mmを加算してください。
- ・かご内室の天井をデラックスタイプにする場合オーバーヘッド寸法に150mmを加算してください。
- ・昇降路内法及びピット深さは、昇降行程30m未満の場合を示します。
- ・昇降行程が30m以上の場合は当社営業担当者へお問い合わせください。
- ・ピット下部を利用したい場合は当社営業担当者へお問い合わせください。
- ・RC壁厚寸法は仕上げを含まず150mm以上必要です。
- ・昇降路内法寸法が特に大きい場合は、中間ビームの設置(別途工事)が必要です。
二方向出入口

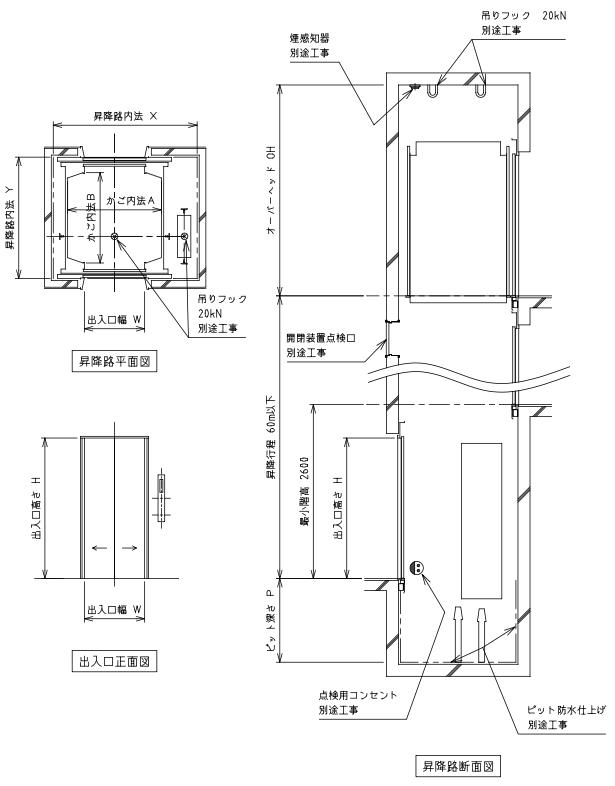

乗用エレベーター据付図【二方向出入口】
寸法表【二方向出入口】
| 形式 | 定員/積載質量 | 速度 (m/min) |
かご内法 | 出入口 | 昇降路 | 電動機容量 (kW) |
||
|---|---|---|---|---|---|---|---|---|
| 間口A×奥行B (mm) |
幅W×高さH (mm) |
間口X×奥行Y (mm) |
ピット深さ P(mm) |
オーバーヘッド OH(mm) |
||||
| P11-CO-45 | 11人／750kg | 45 | 1400×1350 | 800×2100 | 2200×1810 | 1250 | 3000 | 3.5 |
| P11-CO-60 | 60 | 4.6 | ||||||
| P11-CO-90 | 90 | 2250×1810 | 1350 | 3200 | 6.9 | |||
| P11-CO-105 | 105 | 3250 | 8.1 | |||||
| P13-CO-45 | 13人／900kg | 45 | 1600×1350 | 900×2100 | 2400×1810 | 1250 | 3000 | 4.2 |
| P13-CO-60 | 60 | 5.6 | ||||||
| P13-CO-90 | 90 | 2450×1810 | 1350 | 3200 | 8.3 | |||
| P13-CO-105 | 105 | 3250 | 9.7 | |||||
| P15-CO-45 | 15人／1000kg | 45 | 1600×1500 | 900×2100 | 2400×1960 | 1250 | 3000 | 4.6 |
| P15-CO-60 | 60 | 6.2 | ||||||
| P15-CO-90 | 90 | 2450×1960 | 1350 | 3200 | 9.2 | |||
| P15-CO-105 | 105 | 3250 | 11 | |||||
上記の昇降路有効寸法について
- ・昇降路がRC構造の場合の寸法を示します。
- ・昇降路内法はピット防水仕上げ後の有効寸法です。
- ・昇降路が鉄骨構造、PC構造の場合は上記の昇降路内法に50mmを加算してください。
- ・耐震クラスS14の場合は上記の昇降路内法に50mmを加算してください。
- ・かご内室の天井をデラックスタイプにする場合オーバーヘッド寸法に150mmを加算してください。
- ・昇降路内法及びピット深さは、昇降行程30m未満の場合を示します。
- ・昇降行程が30m以上の場合は当社営業担当者へお問い合わせください。
- ・ピット下部を利用したい場合は当社営業担当者へお問い合わせください。
- ・RC壁厚寸法は仕上げを含まず150mm以上必要です。
- ・昇降路内法寸法が特に大きい場合は、中間ビームの設置(別途工事)が必要です。
